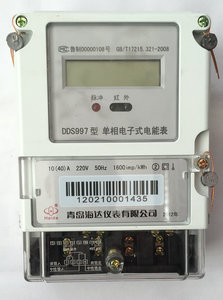

DDS997(485)單相電子式電能表
1、概述
DDS997型單相電子式電能表采用低功耗固態集成電路技術和SMT先進工藝，用于計量頻率為50Hz的交流單相有功電能。本產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》、DL/T 645—1997、DL/T 645—2007《多功能電能表通信規約》對單相靜止式電能表技術指標。
2、功能及特點
2．1 電能計量誤差穩定。整機出廠后無需調整，可延長檢定周期，大大降低了電力部門測試和校檢電能表的工作。
2．2 具有雙向計量功能，準確計量正、反雙向的有功電能，及組合有功電能（組合＝正向+反向）。
2．3 電量數據永久保存。
2．4采用光耦隔離的無源脈沖輸出接口和紅外及RS485接口與表計進行數據交換。
2．5液晶常顯組合有功總電量。
3、 規格和主要參數
3.1 規格型號
型 號 | 等級指數 | 參比電壓Un | 標定電流 |
DDS997 | 1級 2級 | 220V | 3×1.5(6)A 3×5(20)A 3×10(40)A 3×15(60)A 3×20(80)A 3×30(100)A |
3.2基本誤差
| 負載電流 | 功率因數 | 基本誤差（%） | |
| 1級 | 2級 | ||
| 0.05Ib | 1.0 | ±1.5 | ±2.5 |
| 0.1Ib～Imax | 1.0 | ±1.0 | ±2.0 |
| 0.1Ib | 0.5(滯后) | ±1.5 | ±2.5 |
| 0.8(超前) | ±1.5 | － | |
| 0.2Ib～Imax | 0.5(滯后) | ±1.0 | ±2.0 |
| 0.8(超前) | ±1.0 | － | |
Ib 為基本電流，Imax為最大電流。
3.3起動：在參比電壓、參比頻率、功率因數為1.0條件下,1級表為0.4%Ib、
2級表為0.5%Ib時,電表能起動和正常計量。
3.4潛動：電表具有防潛動邏輯電路。電壓回路加1.15倍的參比電壓，電流線路中無電流時，
儀表的測試輸出不應產生多于一個的脈沖。
3.5功耗：≤1.5W（5VA）。
3.6環境條件
標準工作溫度為：-25℃～55℃ 極限工作溫度為：-40℃～70℃
