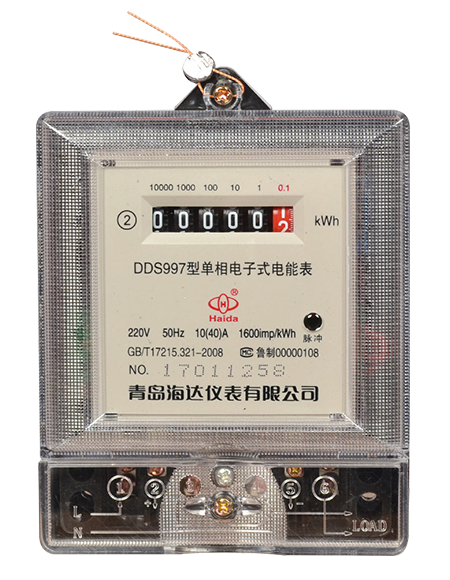

DDS997型單相電子式電能表（哈爾濱型）
1、用途及適用范圍
DDS997型單相電子式電能表，廣泛用于計量居民住宅、機關、商店等照明，家電等的用電量。該表采用低功耗集成電路技術和SMT制造工藝，用以計量額定電壓220V、額定頻率50Hz的交流單相有功電能。
其性能符合GB/T17215.321-200和IEC62053-21:2003《1級和2級靜止時有功電能表》標準中對單相電子式電能表的全部技術要求。
2、功能特點
2.1電能計量準確穩定。雙向計量功能，能夠精確測量正、反兩個方向的有功功率。且以一個方向累計電量，具有一定的防竊電功能。
2.2采用光電隔離技術輸出電能脈沖信號，可進行誤差檢測，發光二極管指示用電。
2.3采用猛銅分流器作為電流回路，大大提高了儀表的過載能力，過載能力最大可達6倍以上。
2.4本產品具有寬流程、可靠性、靈敏度、誤差曲線平直、體積小、重量輕、功耗低、過載能力強、安裝方便等優點。
3、工作原理
電腦表通過分流器、分壓器進行電流和電壓取樣，經A/D轉換、DSP乘法器、D/F變換、分頻、計數驅動器等電路處理，輸出脈沖驅動計度器累計電量（或將累計電量顯示在LCD顯示屏上），同時驅動脈沖指示燈閃亮。
4、規格和主要技術參數
| 型號規格 | DDS997 |
| 精度等級 | 1級、2級 |
| 參比電壓 | 220V |
| 基本電流 | 1.5（6）A、2.5（10）A、5（20）A、10（40）A、15（60）A、20（100）A |
備注：特殊規格，用戶需要可定做。
負載電流 | 功率因素cosφ | 基本誤差限（%） | 備注 | |
1級 | 2級 | Ib為額定電流； Imax為額定最大電流 | ||
0.5Ib≤I＜0.1Ib | 1.0 | ±1.5 | ±2.5 | |
0.1Ib≤I≤1max | 1.0 | ±1.0 | ±2.0 | |
0.1Ib≤I＜0.2Ib | 0.5（L）0.8(C) | ±1.5 | ±2.5(0.8C無要求) | |
0.2Ib≤I≤1max | 0.5（L）0.8(C) | ±1.0 | ±2.0(0.8C無要求) | |
4.1起動
電能表在參比電壓、參比頻率及有功率因數為1的條件下，當負載電流為0.4%Ib（1級表）、0.5%Ib（2級表）時，電能表應能起動并連續計量電能。
4.2潛動
當電壓線路為115%參比電壓，電流線路無電流時，電表輸出脈沖不應多于1個。
4.3電壓范圍
正常工作電壓：0.9-1.1參比電壓
極限工作電壓：0.7-1.2參比電壓
4.4功耗
電壓線路功耗：≤2W和10VA
4.5環境條件
4.5.1溫度范圍
正常工作溫度：-10℃--+45℃
極限工作溫度：-25℃--+55℃
4.5.2相對濕度：≤85%
4.6安全性能
產品符合國家標準GB/T17215.321-2008規定的關于安全指標要求。
