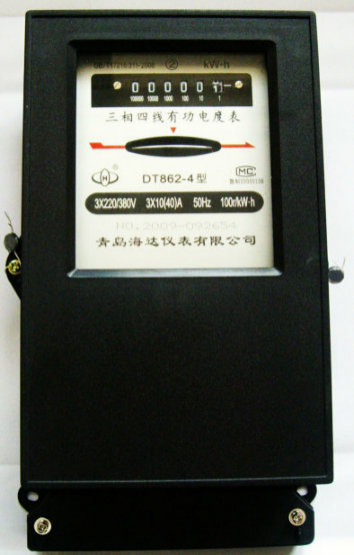

DT862-4三相四線機械式電能表
一、用途
DT862型三相四線有功電能表為感應系電能表，適用于三相電網中計量參比頻率為50Hz的三相四線交流有功電能。
二、型號規格和技術參數
1、型號規格
| 型號規格 | 參比電壓（V） | 基本電流（A） | 準確度按GB/T15283-94 |
| DT862-4三相四線有功電能表 | 3×220/380 | 1.5（6），5（20）10（40），15（60）20（80），30（100） | 2.0級 |
2、技術參數
2.1百分?jǐn)?shù)誤差
平衡負載百分?jǐn)?shù)誤差
負載電流 | 功率因素cosφ | 百分?jǐn)?shù)誤差限值（%） | 備注 | |
1級 | 2級 | Ib為額定電流； Imax為額定最大電流 | ||
0.05Ib | 1.0 | ±1.5 | ±2.5 | |
0.1Ib-1max | ±1.0 | ±2.0 | ||
0.1Ib | 0.5 | ±1.5 | ±2.5 （0.8容性無要求） | |
0.2Ib-1max | ±1.0 | ±2.0 （0.8容性無要求） | ||
平衡負載百分?jǐn)?shù)誤差
負載電流 | 功率因素cosφ | 百分?jǐn)?shù)誤差限值（%） | 備注 |
2.0級 | Ib為額定電流； Imax為額定最大電流 | ||
0.2Ib-1max | 1.0 | ±3.0 | |
＞Ib-1max | ±4.0 | ||
Ib | 0.5 | ±3.0 |
2.2起動
電能表在參比電壓，參比頻率及cosφ=1，通入0.5%的額基本電流電能表的轉盤應起動和連續旋轉，檢查轉盤至少旋轉一轉，轉動方向自左向右。
2.3潛動
電能表電流線路無電流，電能表轉盤在參比電壓的80%和110%之間的任一電壓值時，不應旋轉完整的一轉。
